Multi-split airconditioning in Saint-Paul-le-Jeune
Voor deze woning in Saint-Paul-le-Jeune heb ik een Toshiba multi-split installatie geplaatst voor meerdere ruimtes op twee verdiepingen.
Het hoofddoel was comfortabele koeling in de slaapkamers en in de grote ruimte onder het dak. De installatie kan daarnaast ook worden gebruikt voor aanvullende verwarming in de tussenseizoenen.
De woning was mooi gerenoveerd en zorgvuldig afgewerkt. Daarom lag de nadruk niet alleen op vermogen en rendement, maar vooral ook op een discrete leidingvoering, een nette afwerking en zo weinig mogelijk zichtbare goten binnen.
Bijkomend voordeel is dat deze Toshiba multisplit-opbouw, bij een woning ouder dan twee jaar en wanneer alle fiscale voorwaarden zijn vervuld, onder de nieuwe 5,5% btw-regeling voor air-air warmtepompen kan vallen. De installatie blijft onder 12 kW per systeem en de gebruikte Toshiba multi-split buitenunits zitten in de hoge rendementsklasse: A++ bij koelen en, afhankelijk van de buitenunit/configuratie, A+ tot A++ bij verwarmen.

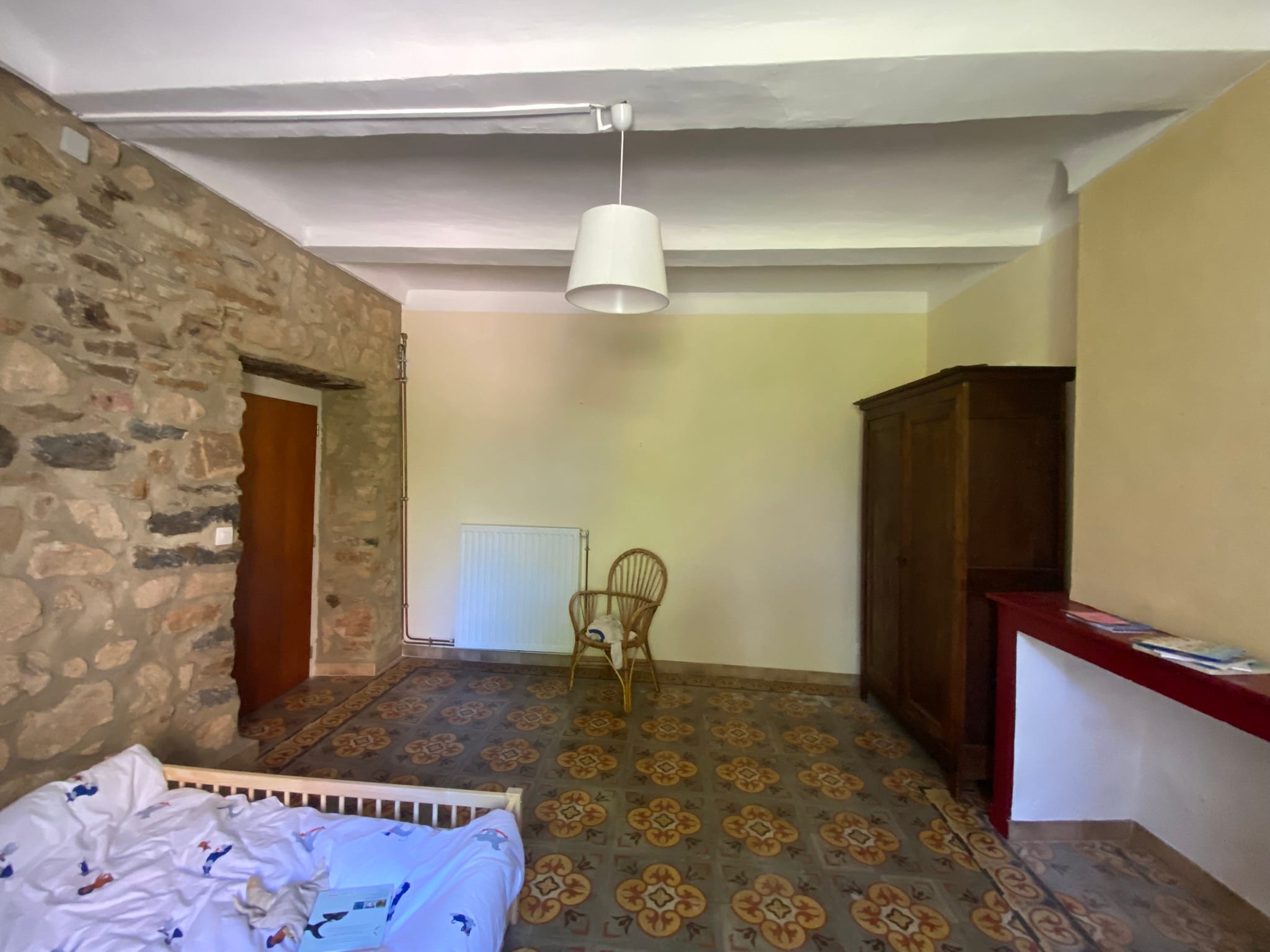

Situatie vooraf

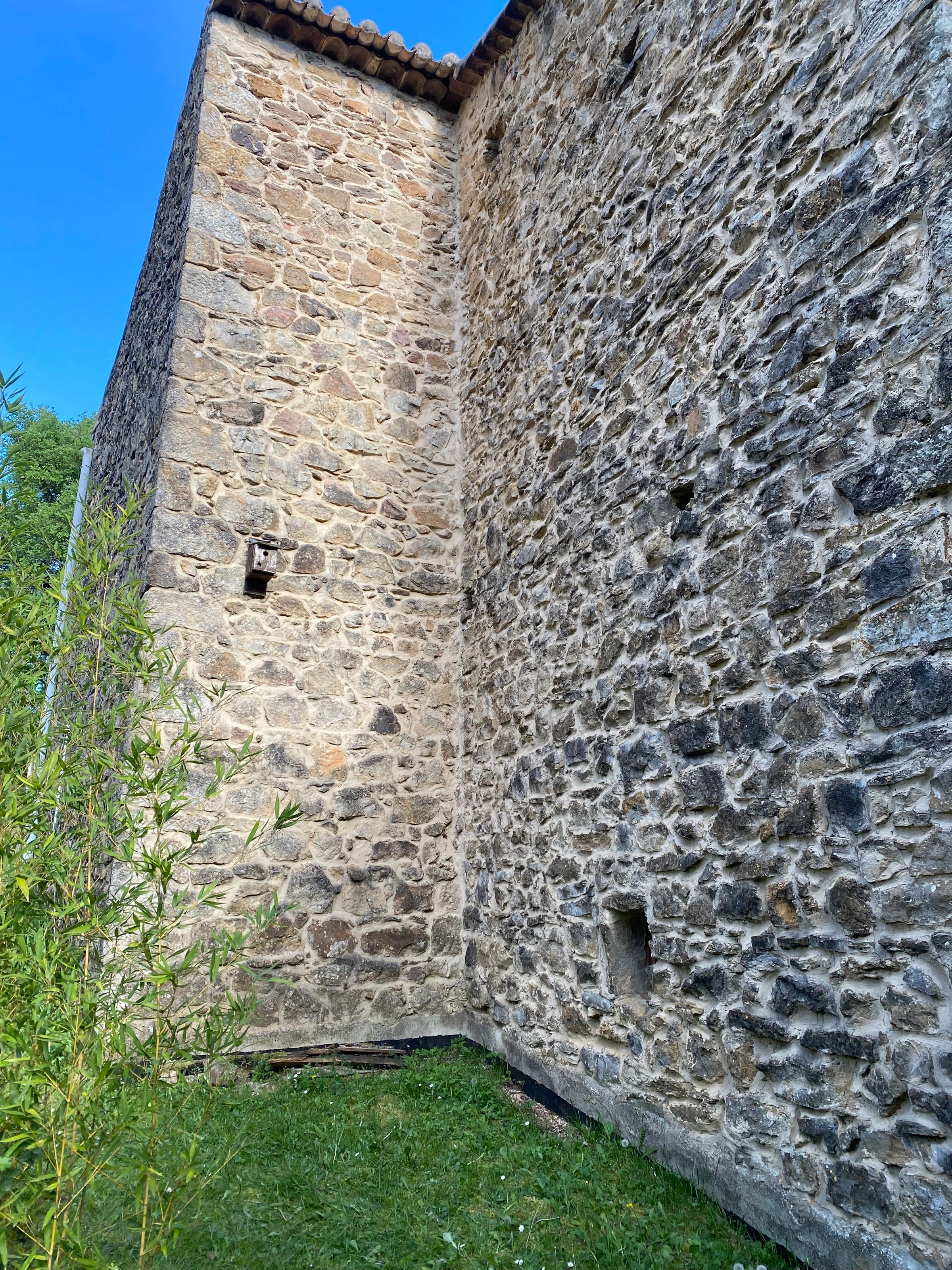

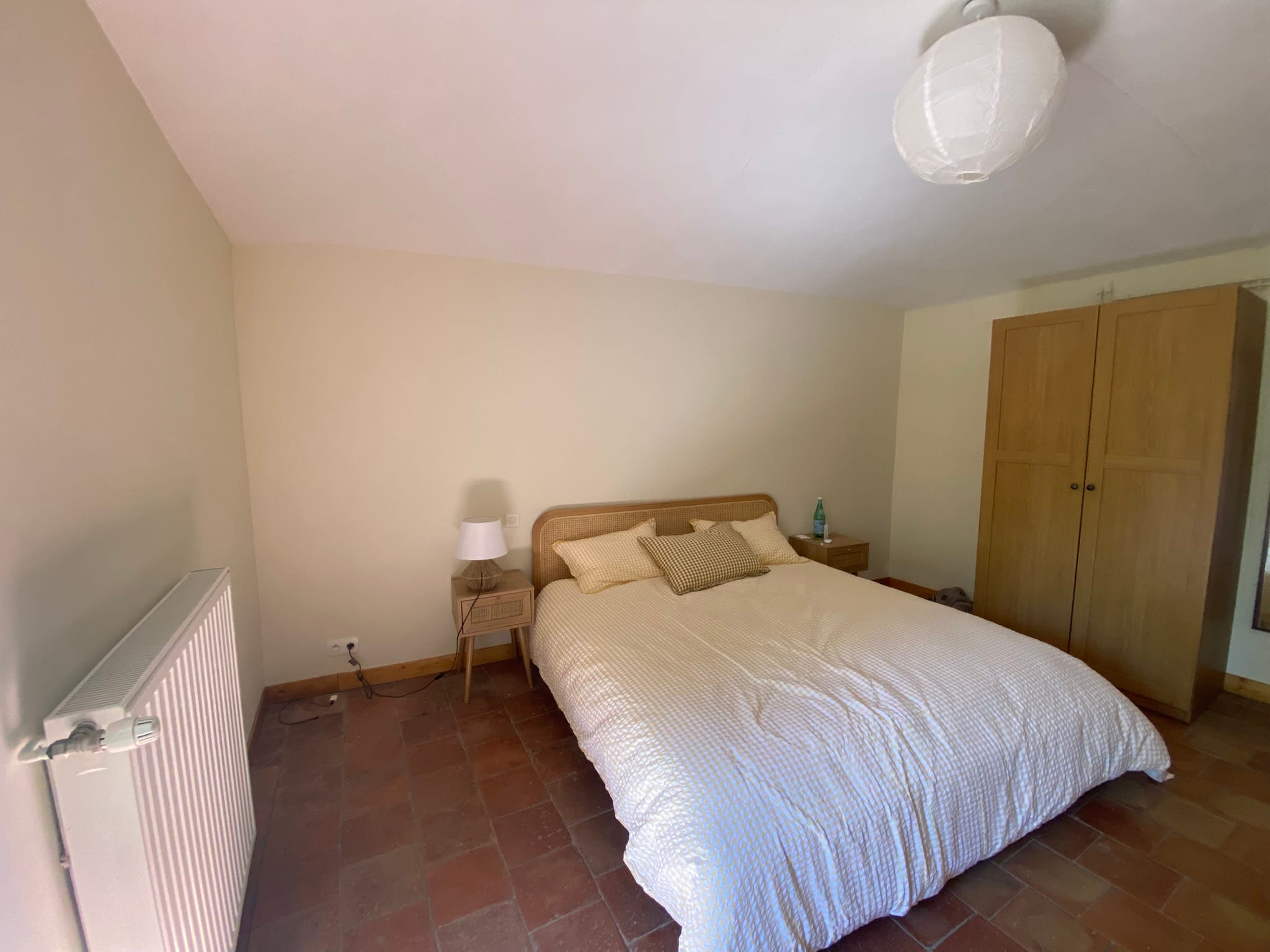

Bij de voorbereiding heb ik goed gekeken naar de bestaande ruimtes, de technische zones achter de wanden en de buitengevel waar de leidingen uiteindelijk samen moesten komen.

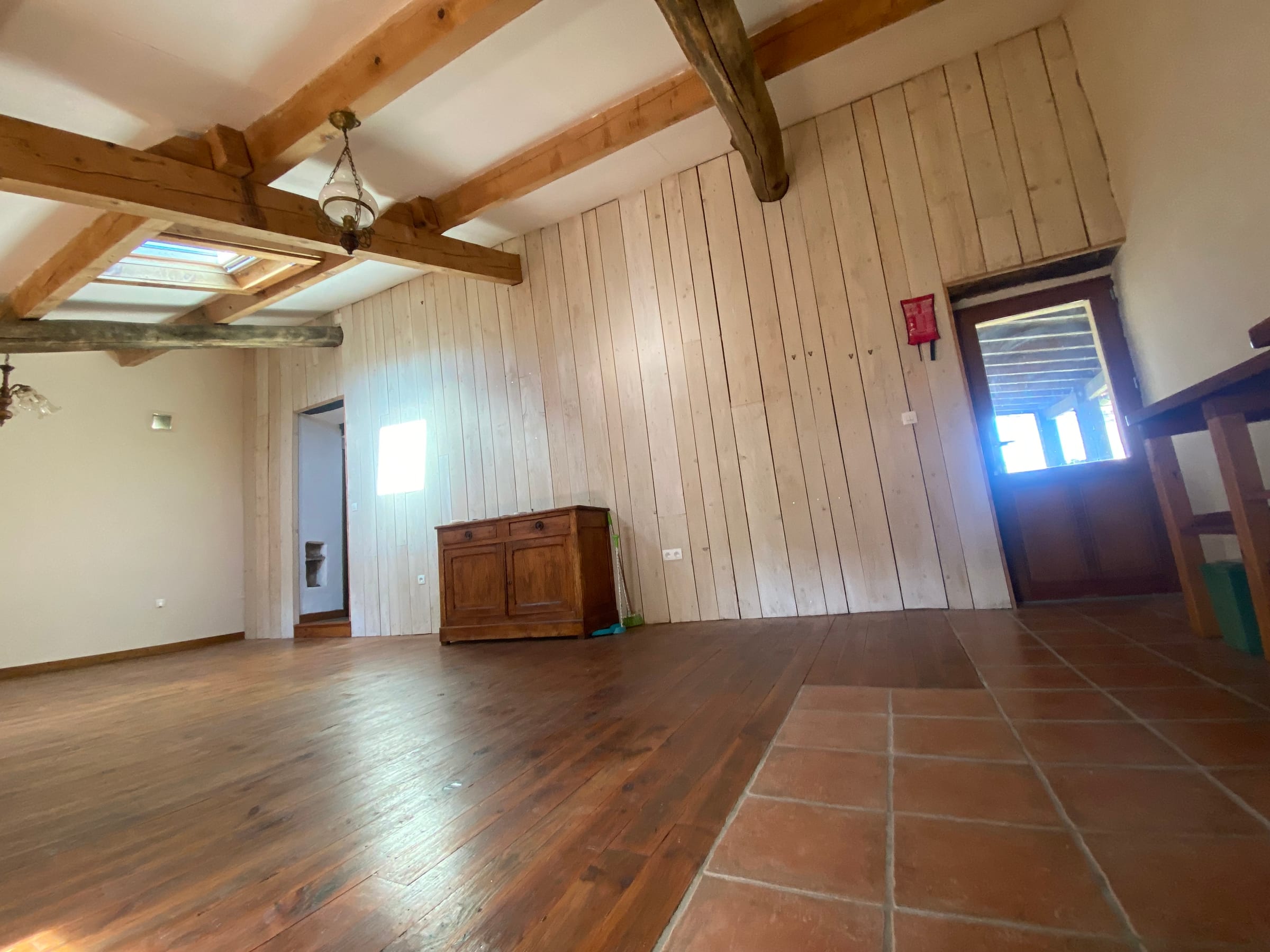

Op de bovenste verdieping was vooral de grote open ruimte belangrijk: veel volume, een hogere dakopbouw en daardoor een duidelijke koelvraag. In de slaapkamers wilde ik de binnenunits zo plaatsen dat de condensafvoer natuurlijk kon verlopen, zonder pompjes.
Keuze van de oplossing
Ik heb gekozen voor twee multi-split buitenunits:
- één systeem voor de slaapkamers op de lagere verdieping
- één krachtiger systeem voor de bovenste verdieping, met de grote open ruimte en twee extra kamers
Die opdeling houdt de installatie overzichtelijk en past beter bij het werkelijke gebruik van de ruimtes. De grote ruimte onder het dak kreeg een zwaardere binnenunit, zodat de ruimte snel en rustig gekoeld kan worden.
Comfort
De installatie is vooral ontworpen voor koeling. Door de binnenunits iets ruimer te kiezen, hoeven ze in de praktijk minder hard te draaien.
Dat geeft rustiger geluid, stabieler comfort en een betere luchtverdeling.
Afwerking
Waar mogelijk zijn leidingen achter wanden, in technische ruimtes of via de buitengevel weggewerkt.
Ik wilde vermijden dat er binnen lange zichtbare goten zouden komen, zeker in de gerenoveerde ruimtes.

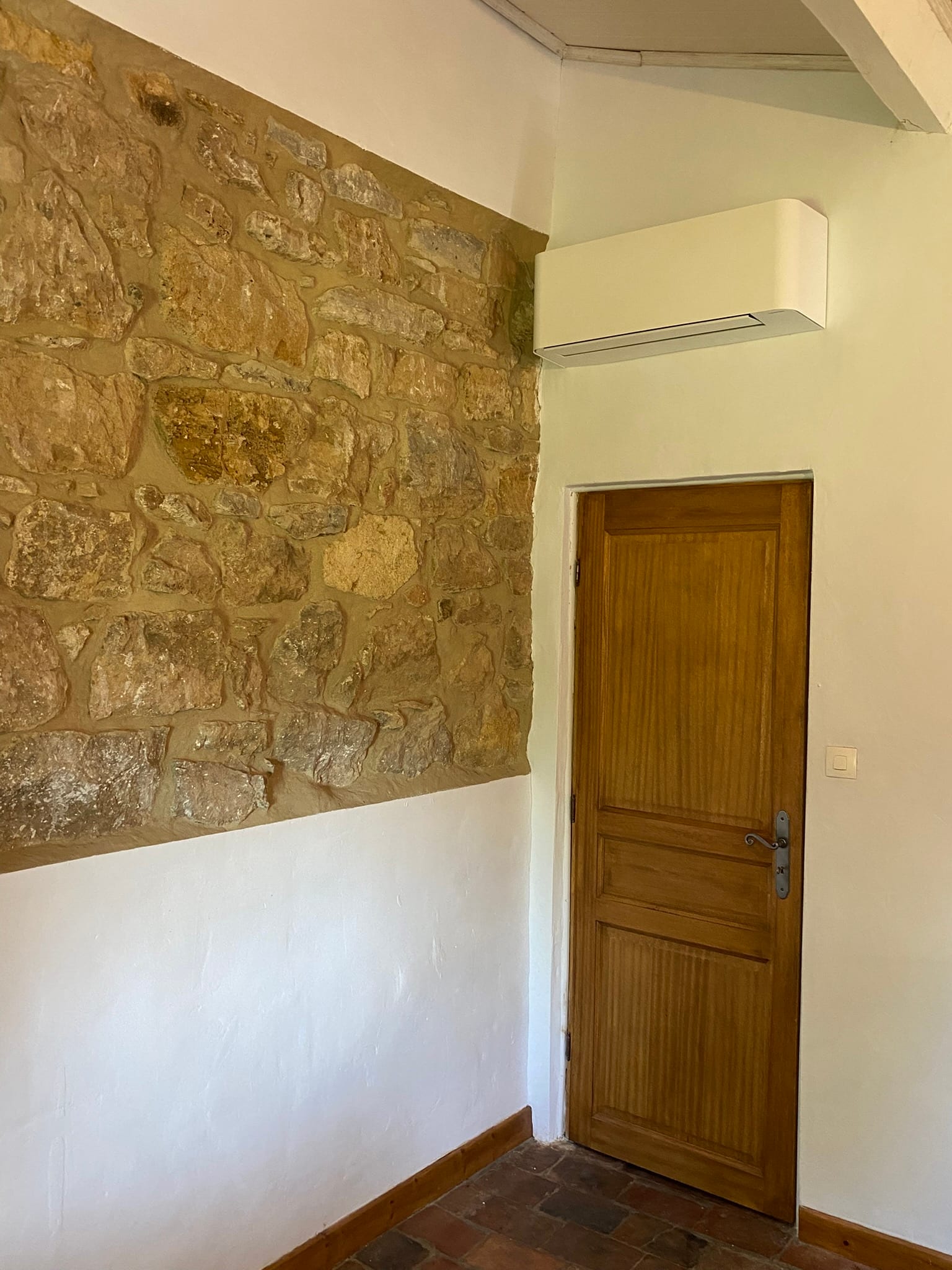

Binnenunits zonder zichtbare leidingen

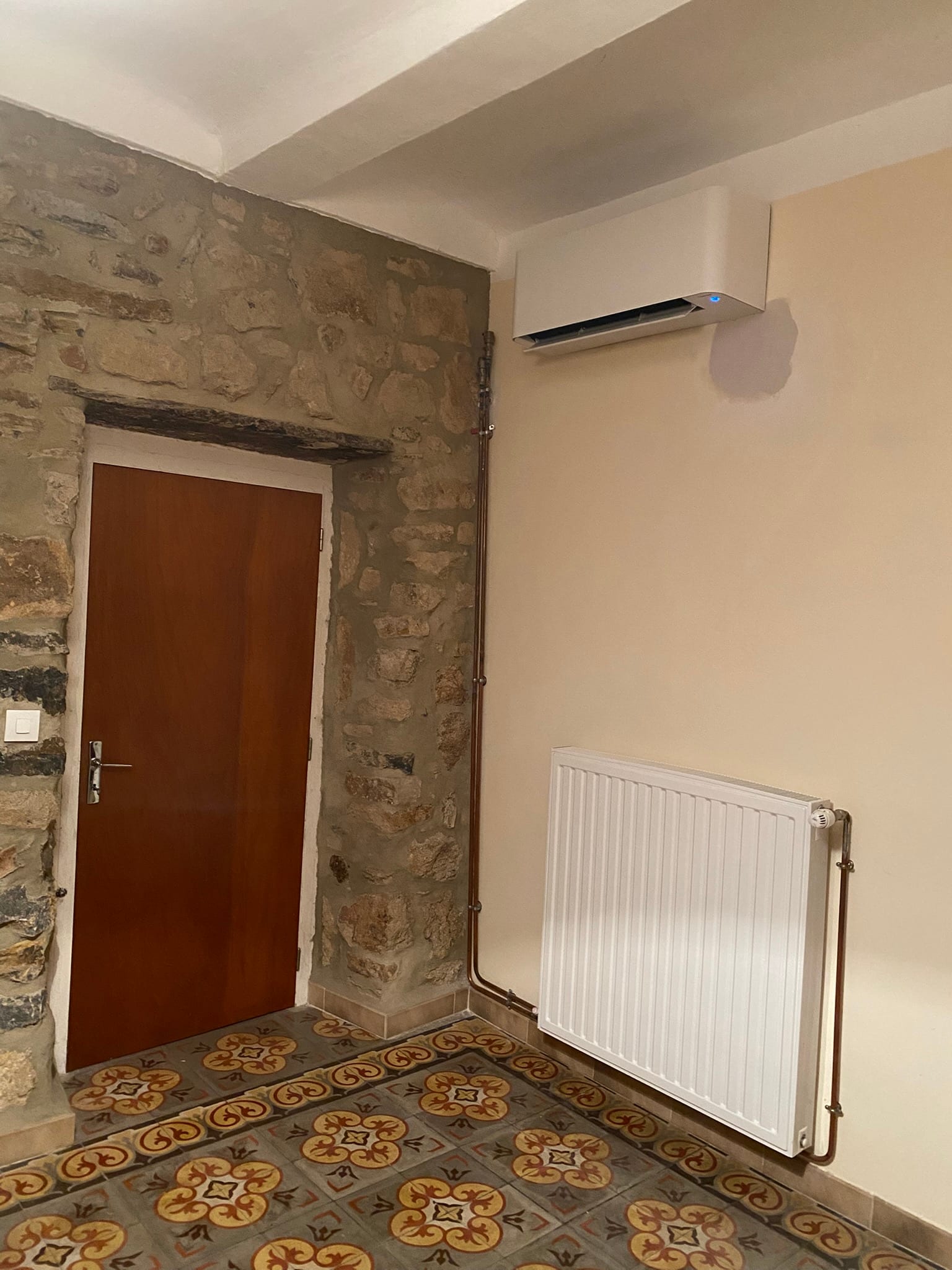

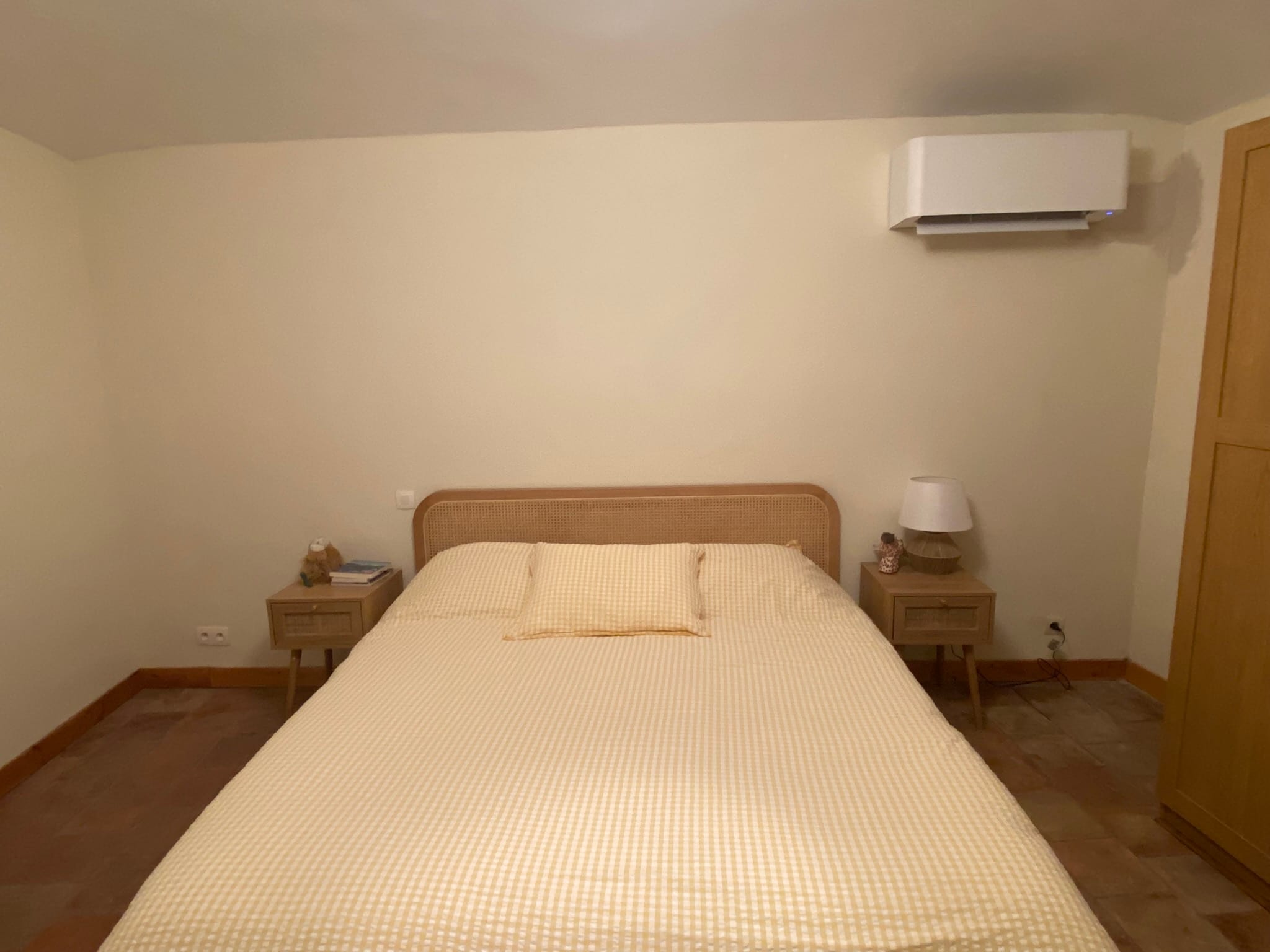

In de slaapkamers zijn de units zo geplaatst dat de leidingen direct door de wand konden worden geleid. Na het afwerken en pleisteren blijft er in de kamer zelf vrijwel niets zichtbaar van de leidingvoering.

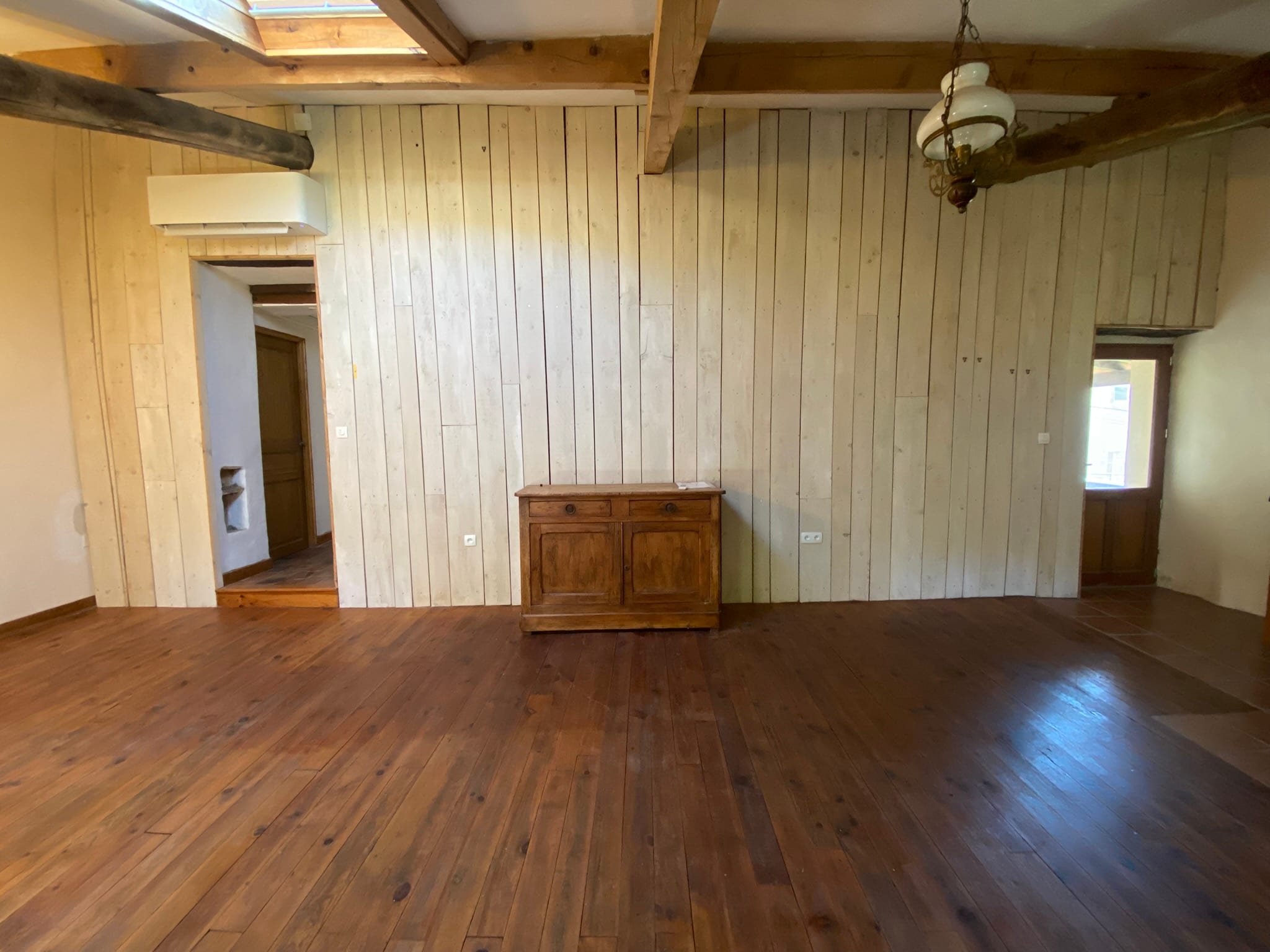

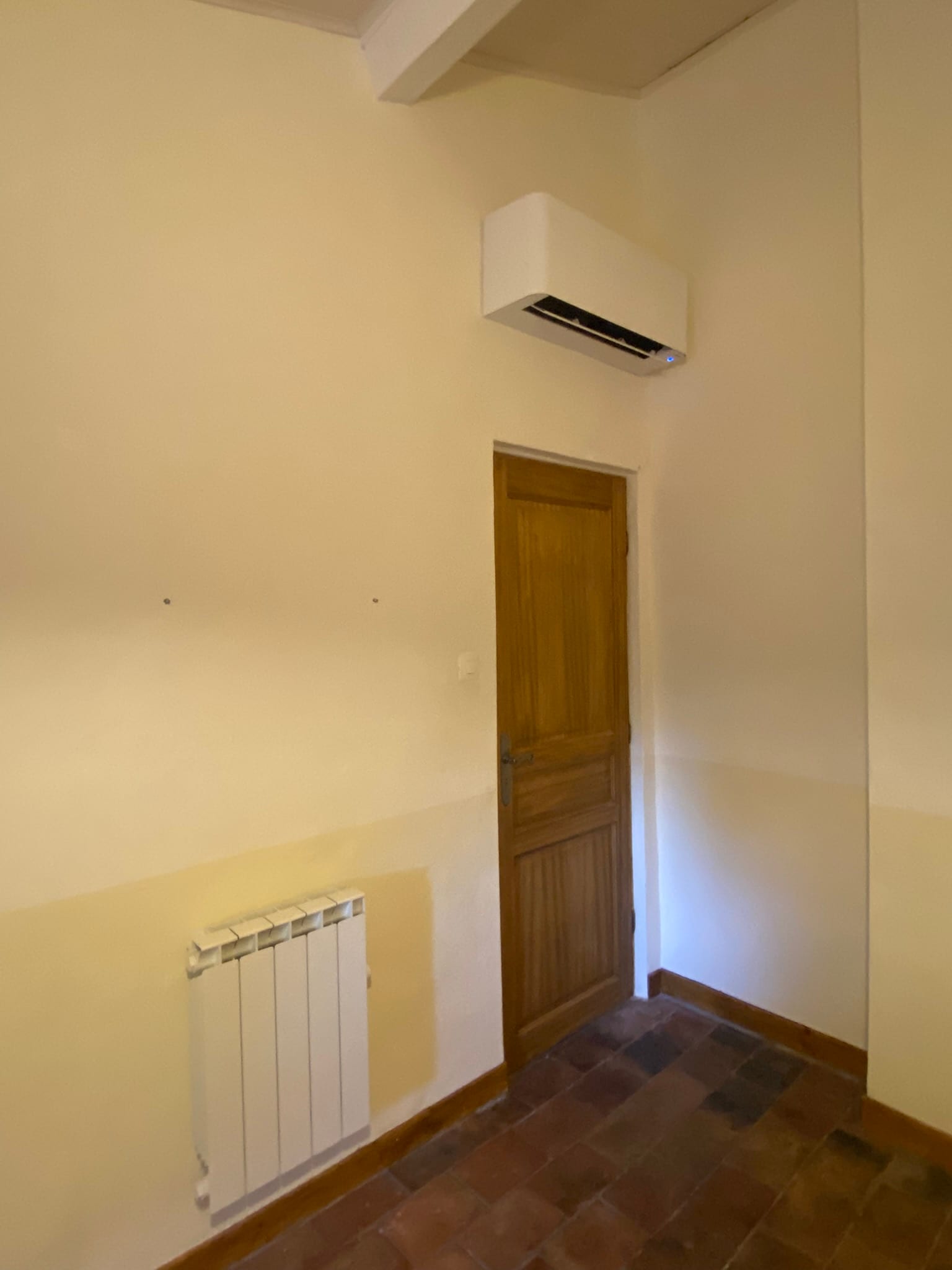

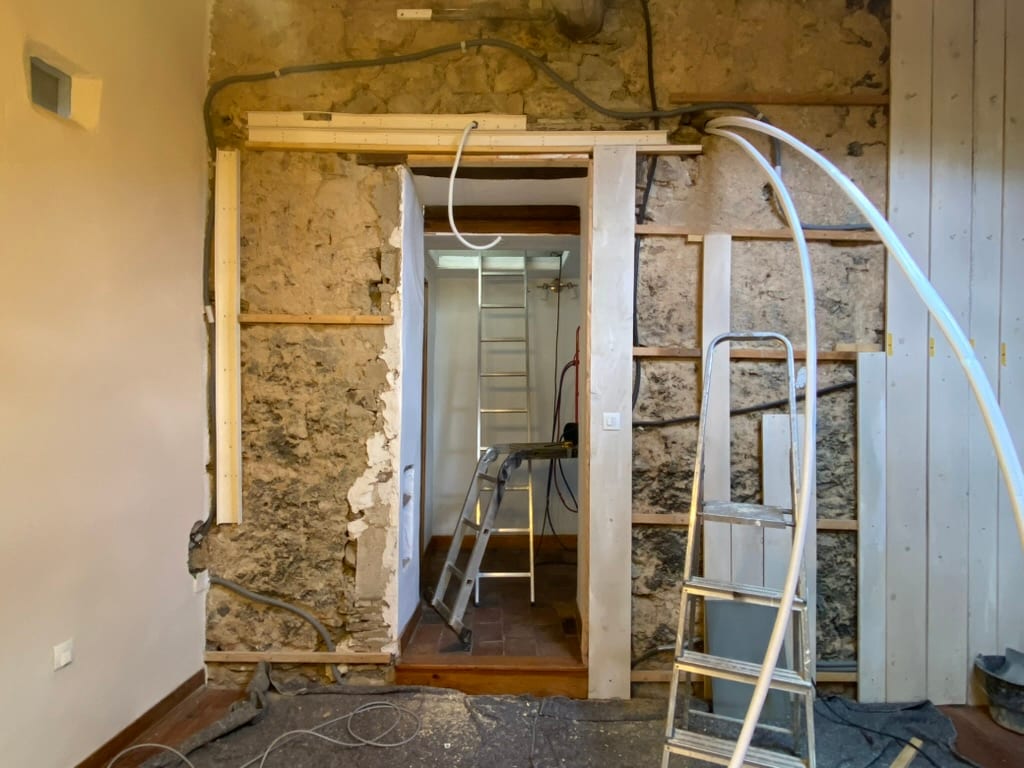

Op de bovenste verdieping heb ik de technische ruimte achter de kamers gebruikt. Daardoor konden koudemiddelleidingen, condensafvoeren en de voedingslijn op een logische manier samenkomen zonder dat alles door de woonruimte zichtbaar hoefde te lopen.

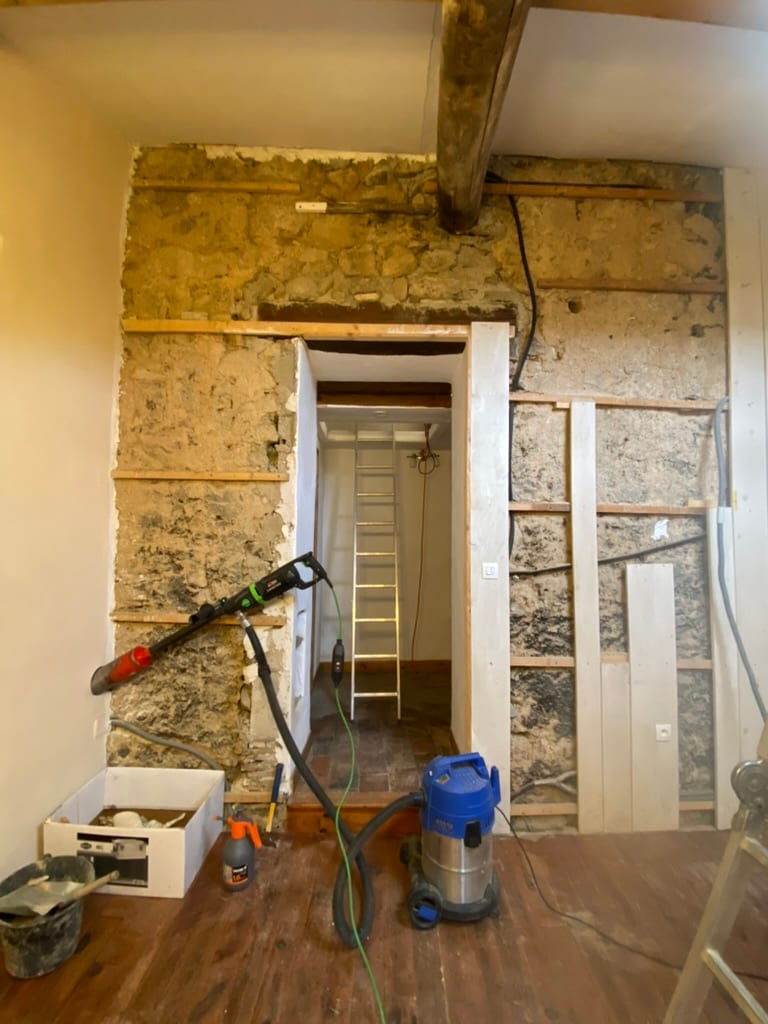

Werk achter de schermen
Een groot deel van het werk zit op plaatsen die na afloop niet meer zichtbaar zijn. Juist daar moet het netjes gebeuren.

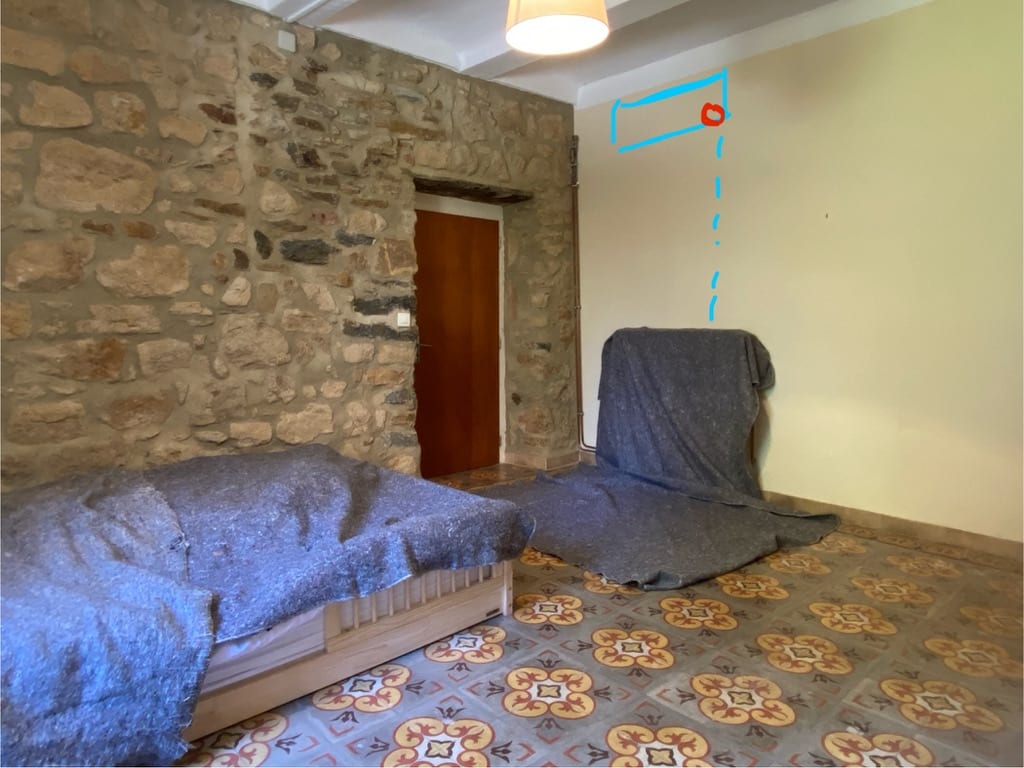

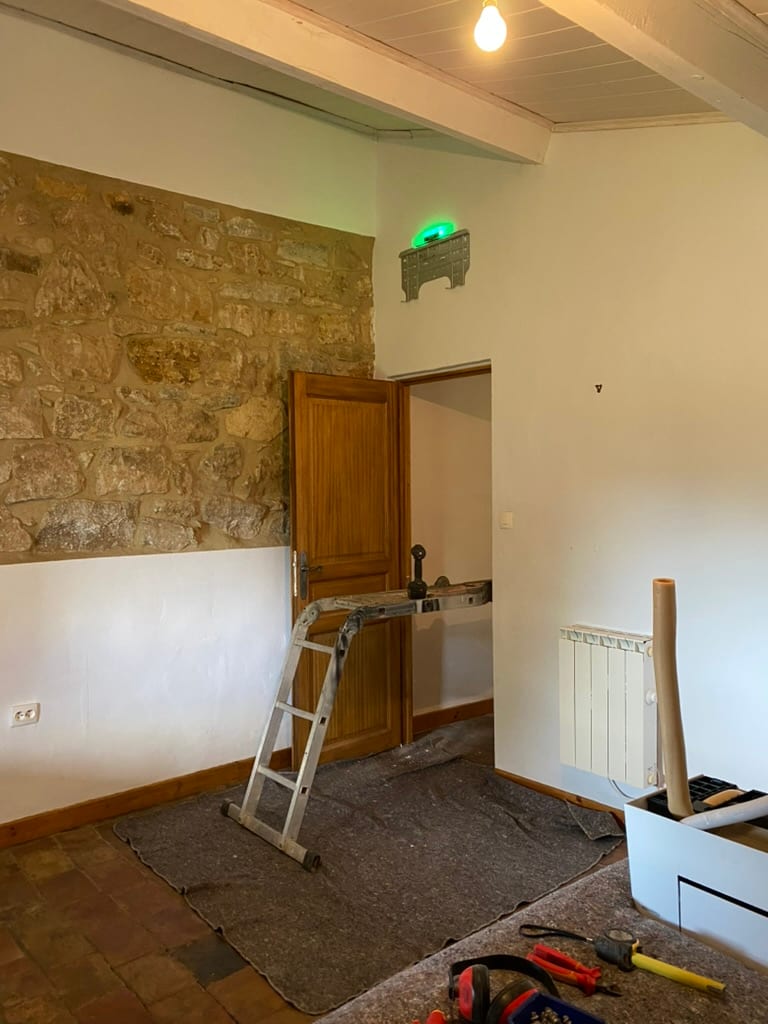

De leidingen zijn voorbereid, doorgevoerd, gesoldeerd en getest voordat alles definitief werd afgewerkt. Waar nodig heb ik de werkplek beschermd en de binnenunit nauwkeurig waterpas geplaatst.
Koeltechnische uitvoering

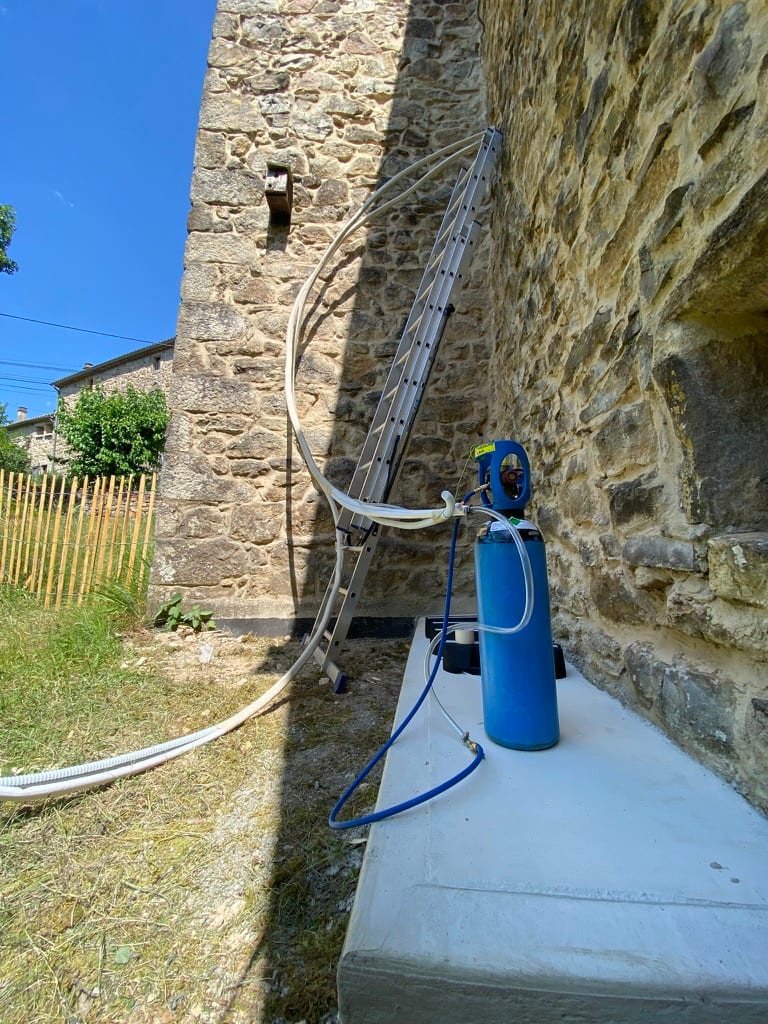

De koudemiddelleidingen zijn gesoldeerd uitgevoerd. Tijdens het solderen laat ik stikstof door de leidingen lopen, zodat de binnenzijde schoon blijft en er geen oxidatie ontstaat.

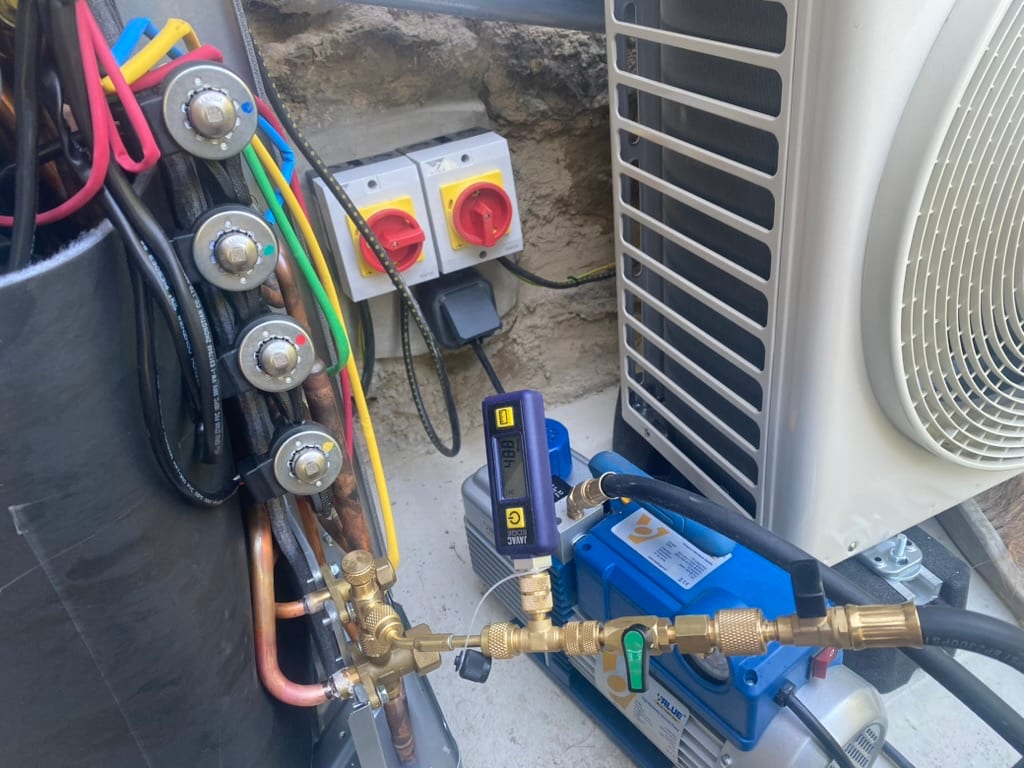

Daarna volg ik de volledige koeltechnische procedure: de leidingen worden met stikstof op druk gezet, de druk blijft een tijd staan om te controleren of er geen verlies is, en de verbindingen worden gecontroleerd op lekkage. Pas daarna wordt de installatie zorgvuldig gevacumeerd. Ook het behaalde vacuüm en de standtijd daarvan worden gecontroleerd voordat de installatie wordt vrijgegeven en in koel- en verwarmingsbedrijf wordt doorgemeten.
Technische ruimte en condensafvoer

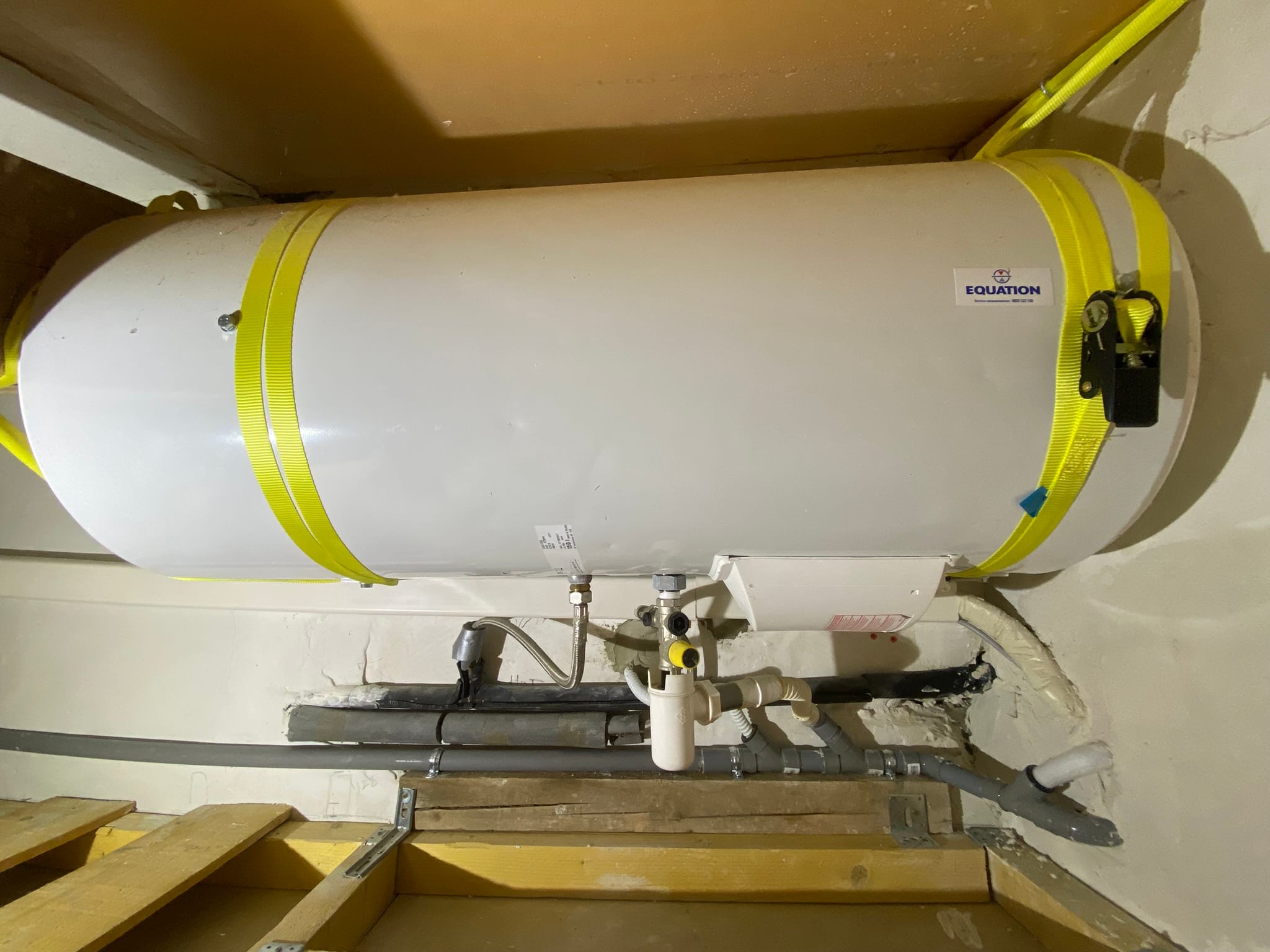

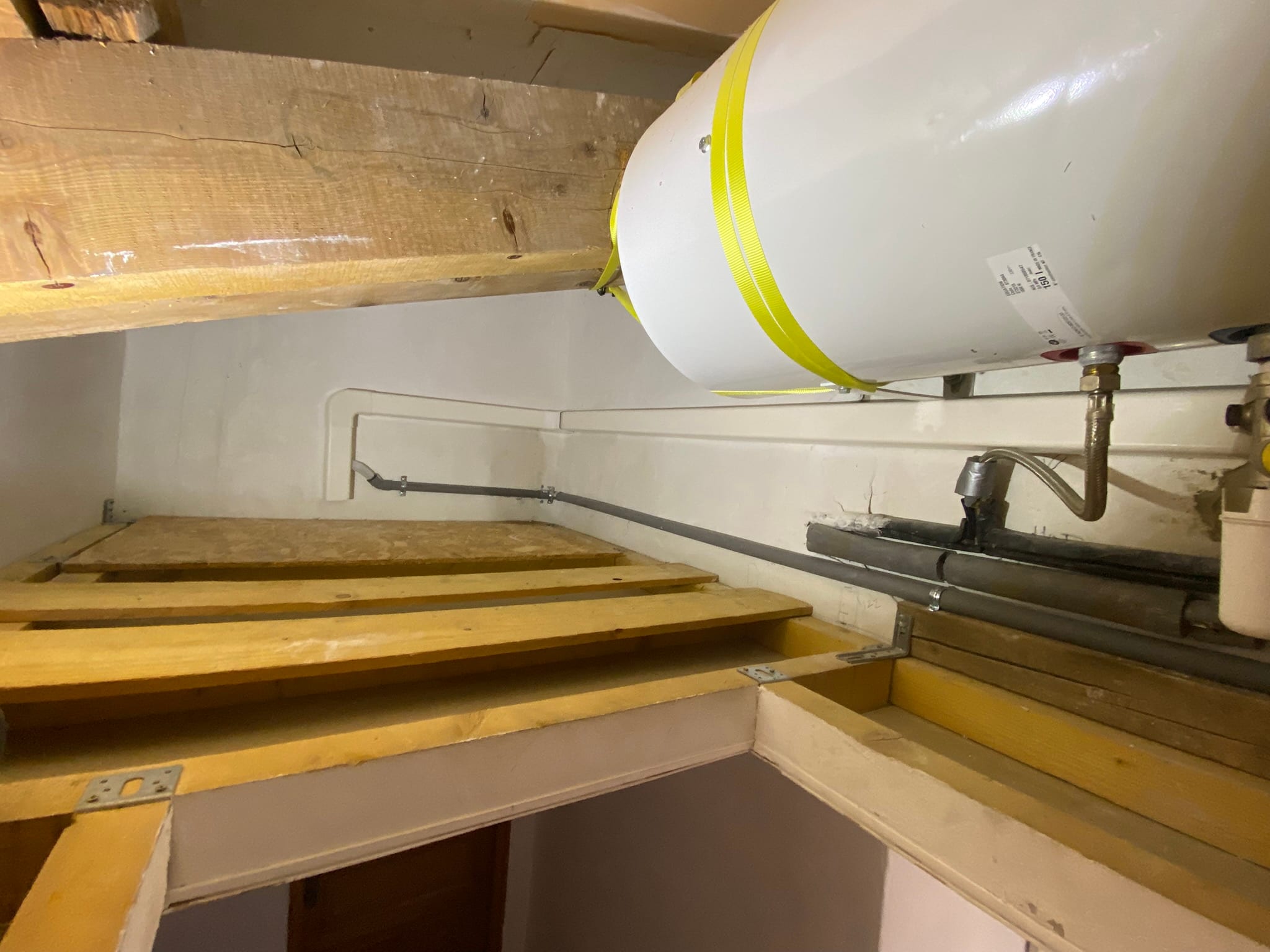

De technische ruimte achter de kamers maakte het mogelijk om meerdere leidingen samen te brengen. Ook de condensafvoer kon daardoor op een rustige manier worden aangesloten, zonder pompjes en zonder extra zichtbare afvoer naar buiten.

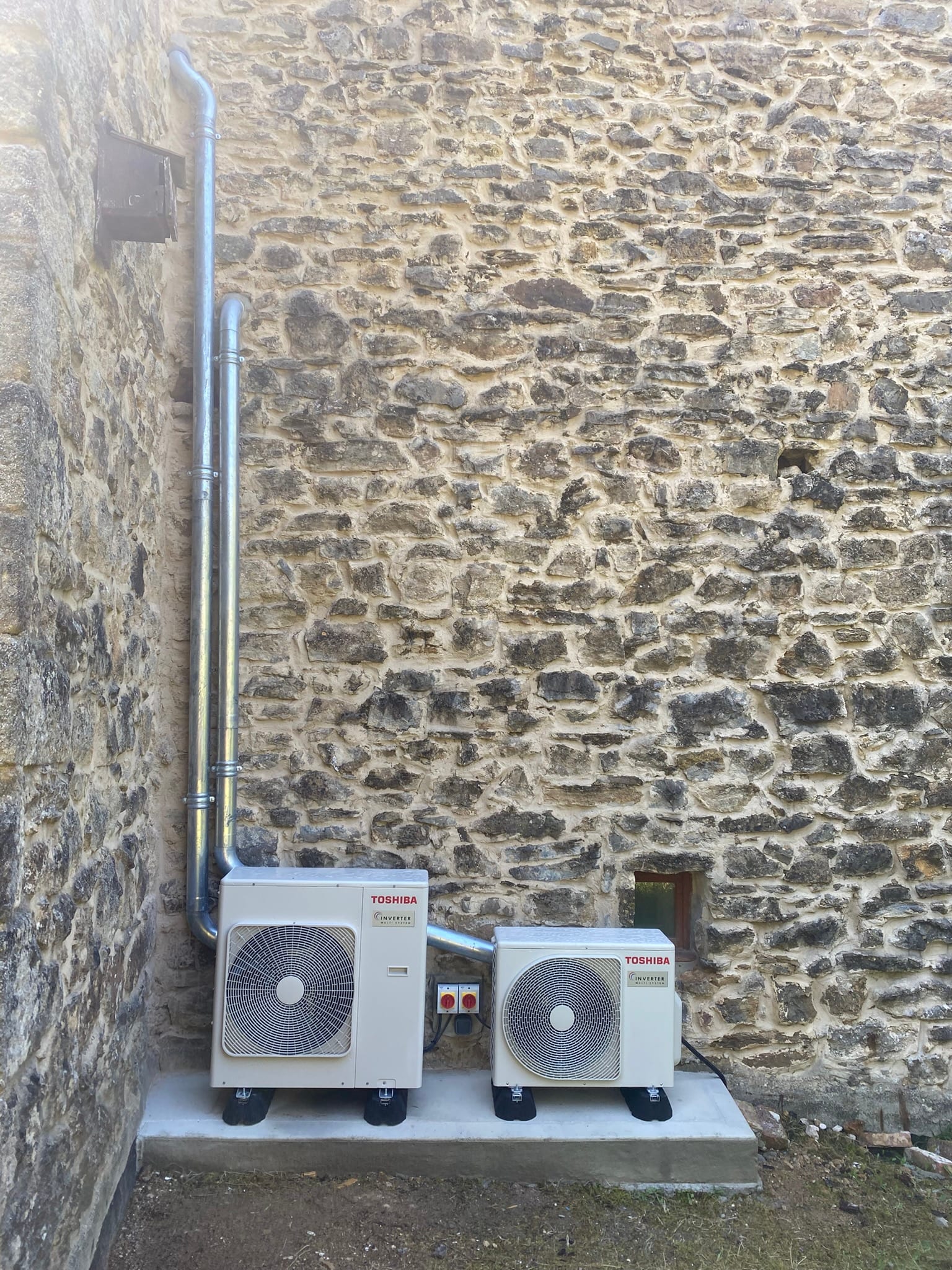

Buitenunits op betonplaat

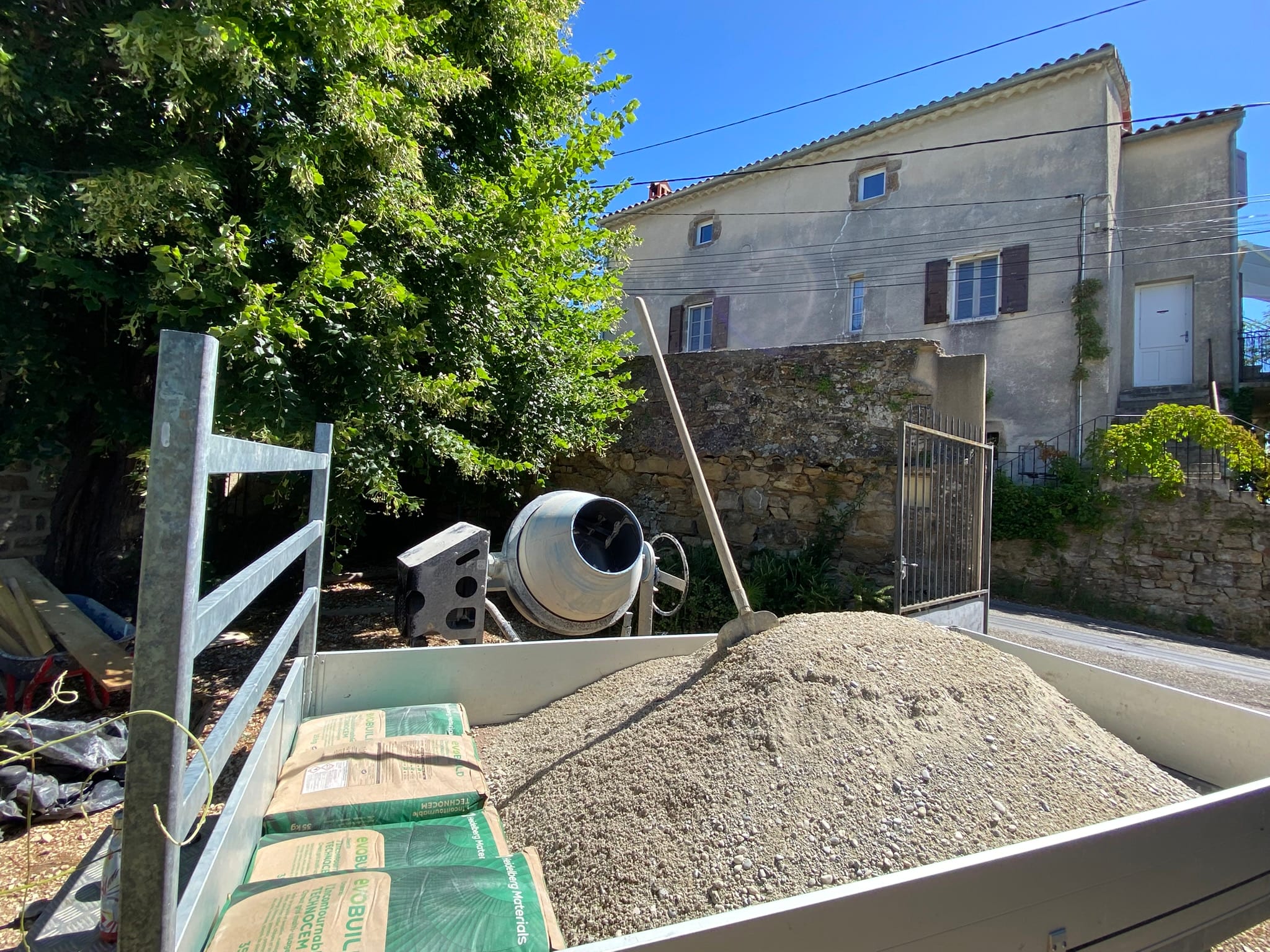

De twee buitenunits zijn samen op een betonnen plaat geplaatst. Dat houdt de toestellen vrij van begroeiing, maakt onderhoud eenvoudiger en zorgt voor een stabiele, nette basis.
De opstelling is bewust eenvoudig gehouden: beide units blijven goed bereikbaar en de leidingen komen logisch samen bij de zinken buitenafwerking.
Buitenafwerking in zink

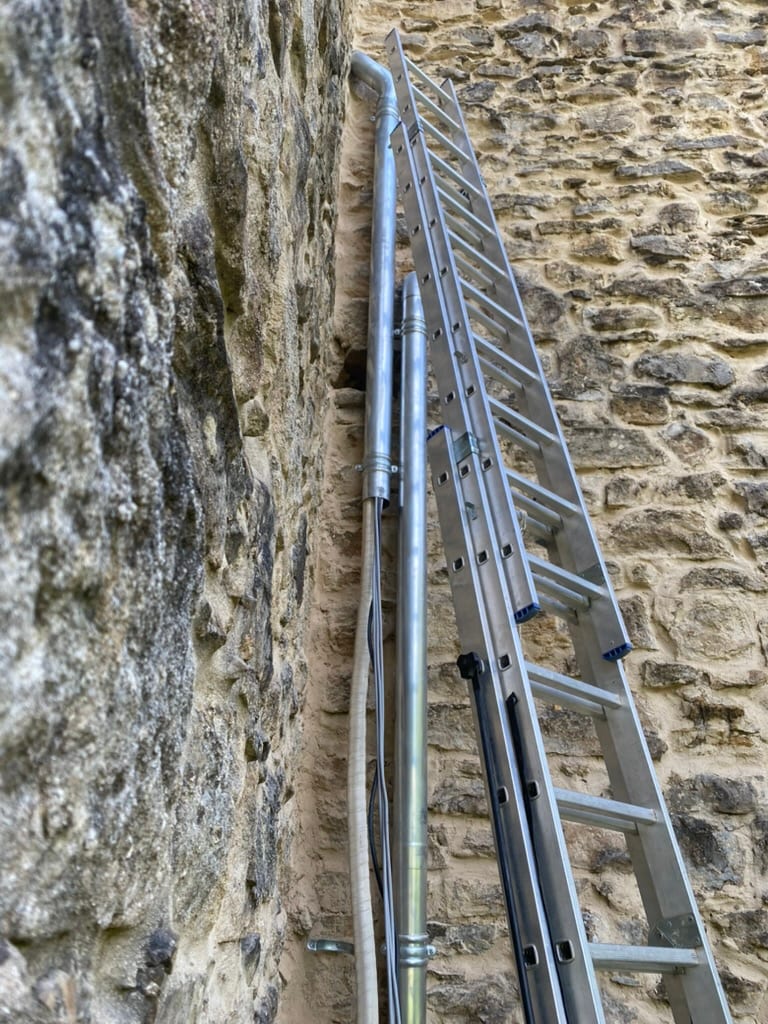

Buiten wilde ik de leidingen niet als standaard aircogoot over de gevel laten lopen. Daarom zijn de leidingen opgenomen in een zinken regenpijp, passend bij de natuurstenen gevel.

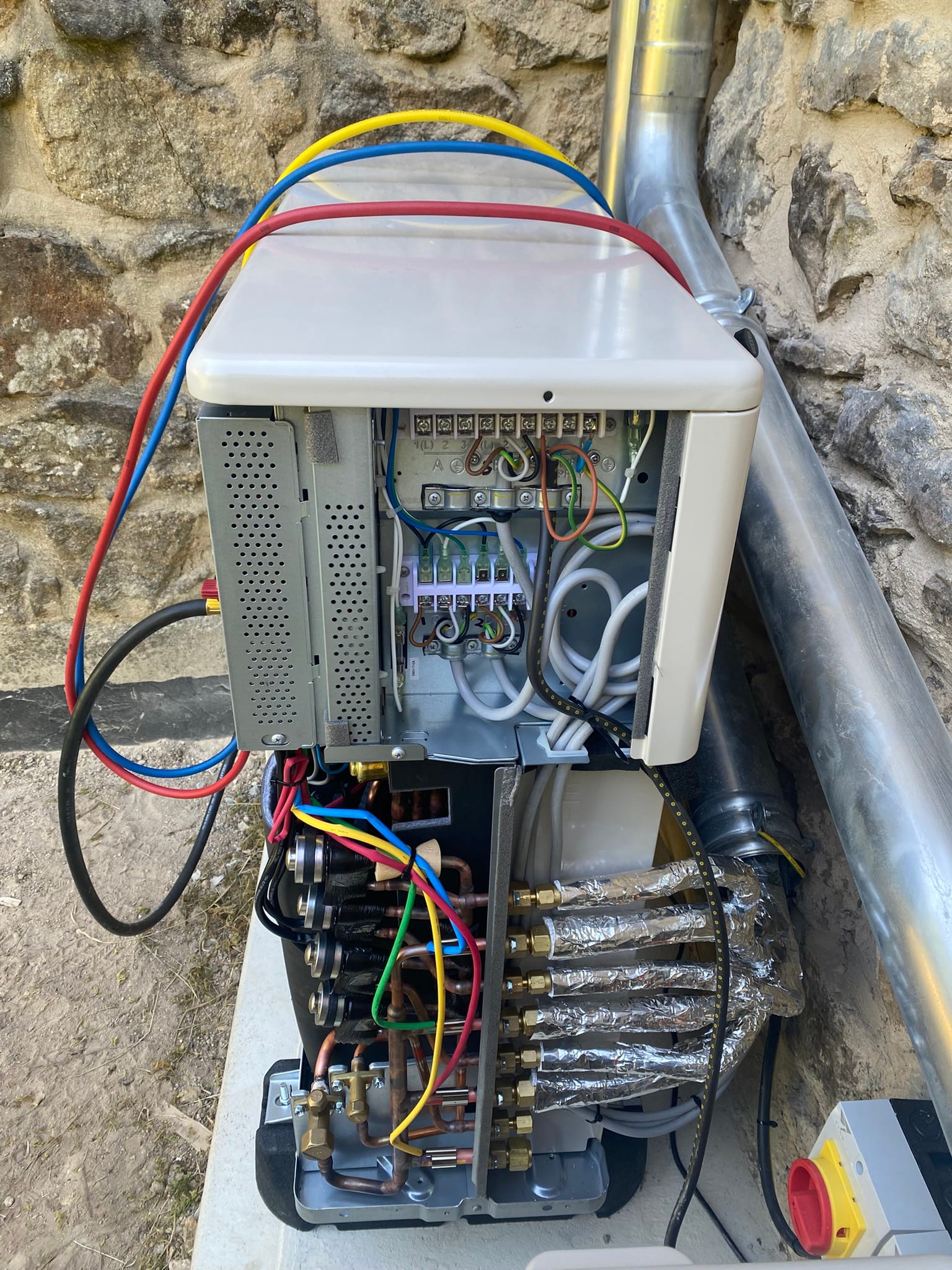

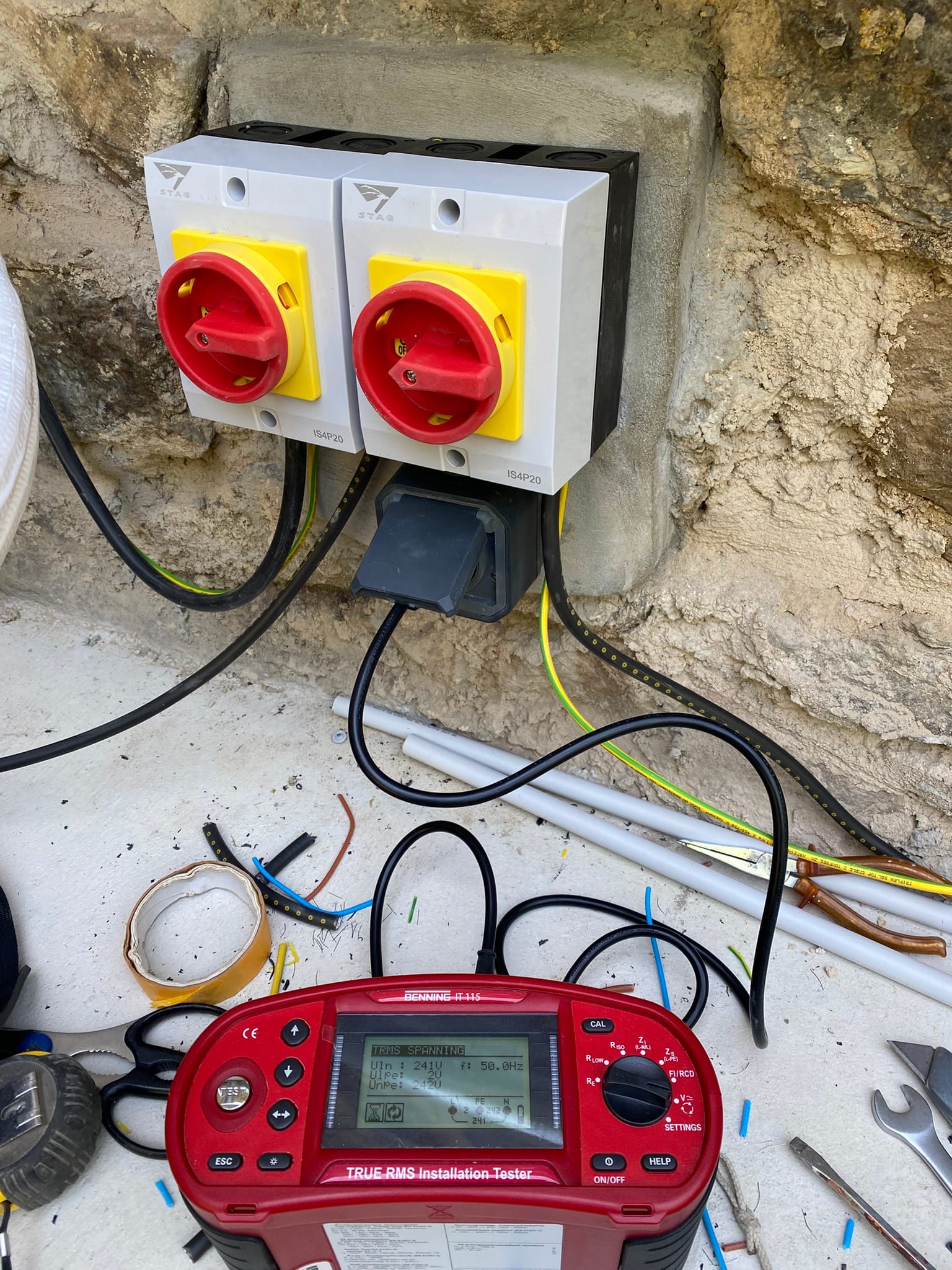

Onderaan komen de leidingen uit bij de twee Toshiba buitenunits. Elke buitenunit heeft een eigen werkschakelaar, zodat onderhoud later veilig en overzichtelijk kan gebeuren.
Resultaat
Het resultaat is een installatie met vijf binnenunits, verdeeld over twee multi-split systemen. De kamers kunnen afzonderlijk worden geregeld, de grote ruimte heeft voldoende vermogen voor snelle koeling en de leidingvoering blijft binnen zo discreet mogelijk.
Voor mij was dit vooral een project waarbij voorbereiding en afwerking het verschil maakten: goed nadenken over de route van de leidingen, gebruikmaken van de technische ruimtes, en buiten een afwerking kiezen die past bij de woning.
